El TIP32 es la contraparte PNP del TIP31, pensado para aplicaciones de potencia en amplificación y conmutación de corriente en circuitos de audio, fuentes de alimentación y control de motores. Este transistor permite controlar corrientes de hasta 3A y disipar hasta 40W de potencia, ofreciendo una estructura robusta y eficiente en el manejo de cargas más pesadas. Con un voltaje máximo colector-emisor (Vce) de 100V, el TIP32 también cuenta con un encapsulado TO-220, facilitando su integración en circuitos de control donde es necesario conmutar señales de polaridad inversa.
Especificaciones:
- Número de Modelo: TIP32C
- Tipo de transistor: PNP

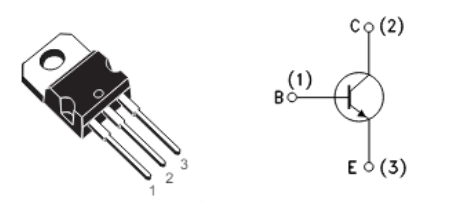

- Encapsulado: TO-220
- Número de pines: 3
- Dimensiones aproximadas: 28.9 mm x 10 mm x 4.4 mm
- Peso: 2 g
- Tecnología: A través del orificio («Through Hole»)
- Tipo de transistor: BJT – Transistores bipolares
- Corriente máxima del colector: 3 A
- Voltaje colector-emisor VCEO máximo: 100 V
- Voltaje colector-base VCBO: -100 V
- Voltaje emisor-base VEBO: -5 V
- Voltaje de saturación colector-emisor: -1.2 V
- Disipación de potencia (Pd): 40 W (Tc=25°C)
- Producto de ganancia de ancho de banda (fT): 3 MHz
- Temperatura mínima de funcionamiento: -65 °C
- Temperatura máxima de funcionamiento: +150 °C
Datasheet:
