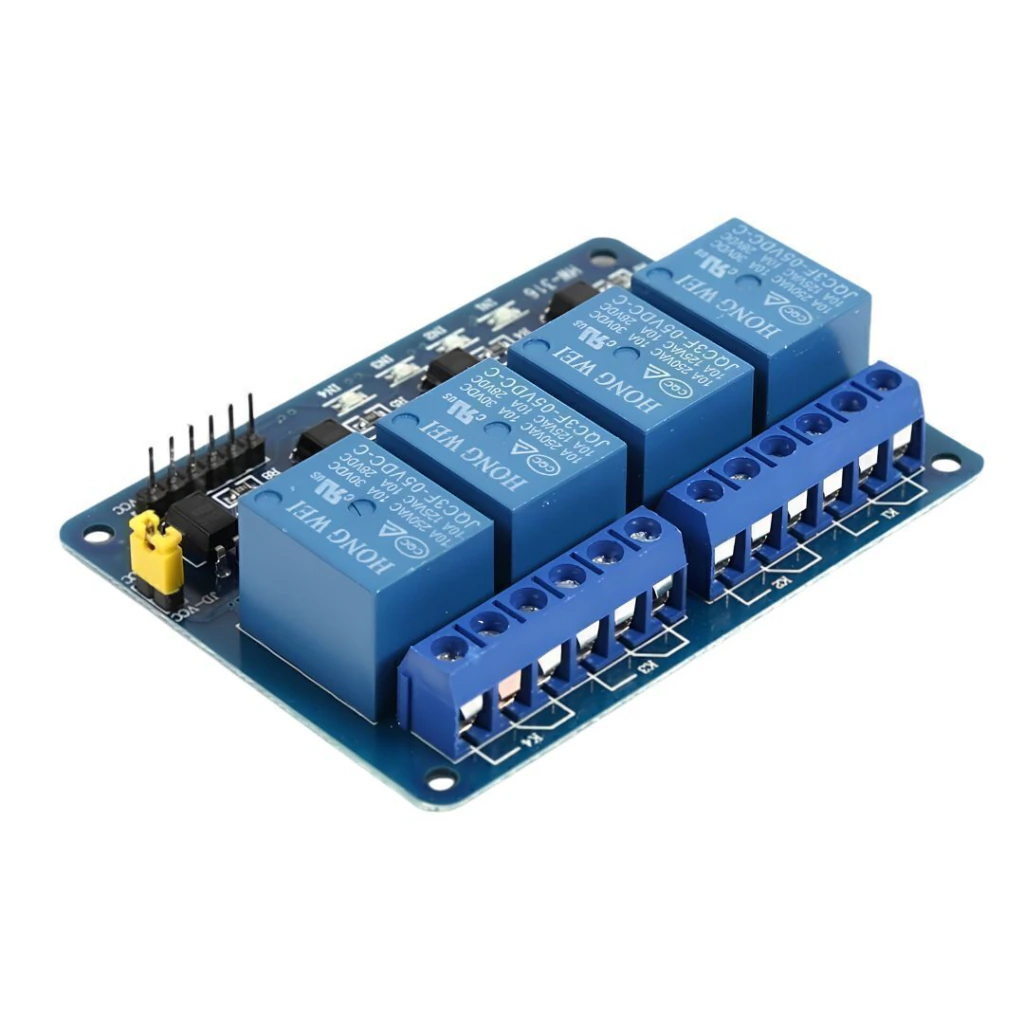

El módulo relé de 4 canales utiliza relés electromagnéticos para controlar hasta cuatro cargas eléctricas de forma independiente. Es esencial en proyectos donde necesitas controlar dispositivos de alta potencia (electrodomésticos, motores, iluminación) usando señales de baja potencia provenientes de un microcontrolador.
Cada canal se activa con una señal TTL desde tu Arduino, ESP32 o similar — el pin de control (IN) solo requiere una corriente de disparo de 5mA, ya que el módulo incorpora un transistor optoacoplado que se encarga de manejar la corriente real de la bobina del relé (~70mA), aislando eléctricamente tu microcontrolador del circuito de alta potencia.
Cada canal cuenta con contactos NO (normalmente abierto), NC (normalmente cerrado) y COM (común), permitiéndote elegir si el dispositivo conectado debe estar encendido o apagado por defecto en reposo.
Especificaciones:
- Color del PCB: Azul
- Voltaje de alimentación (VCC): 5V DC
- Corriente de disparo (pin IN): 5 mA
- Carga AC máxima: 250V / 125V, 10A
- Carga DC máxima: 30V, 10A
- Tiempo de activación: 10 ms
- Tiempo de desactivación: 5 ms
- Señal de control (activación NO): 0V a 1.2V (LOW)
- Señal de control (desactivación NO): 3.3V a 5V (HIGH)
- Indicadores LED: Se iluminan cuando el relé correspondiente está activado
- Jumper JD-VCC – VCC: Incluido (permite alimentar la lógica y los relés por separado)
- Tamaño: 75mm x 55mm x 19.3mm

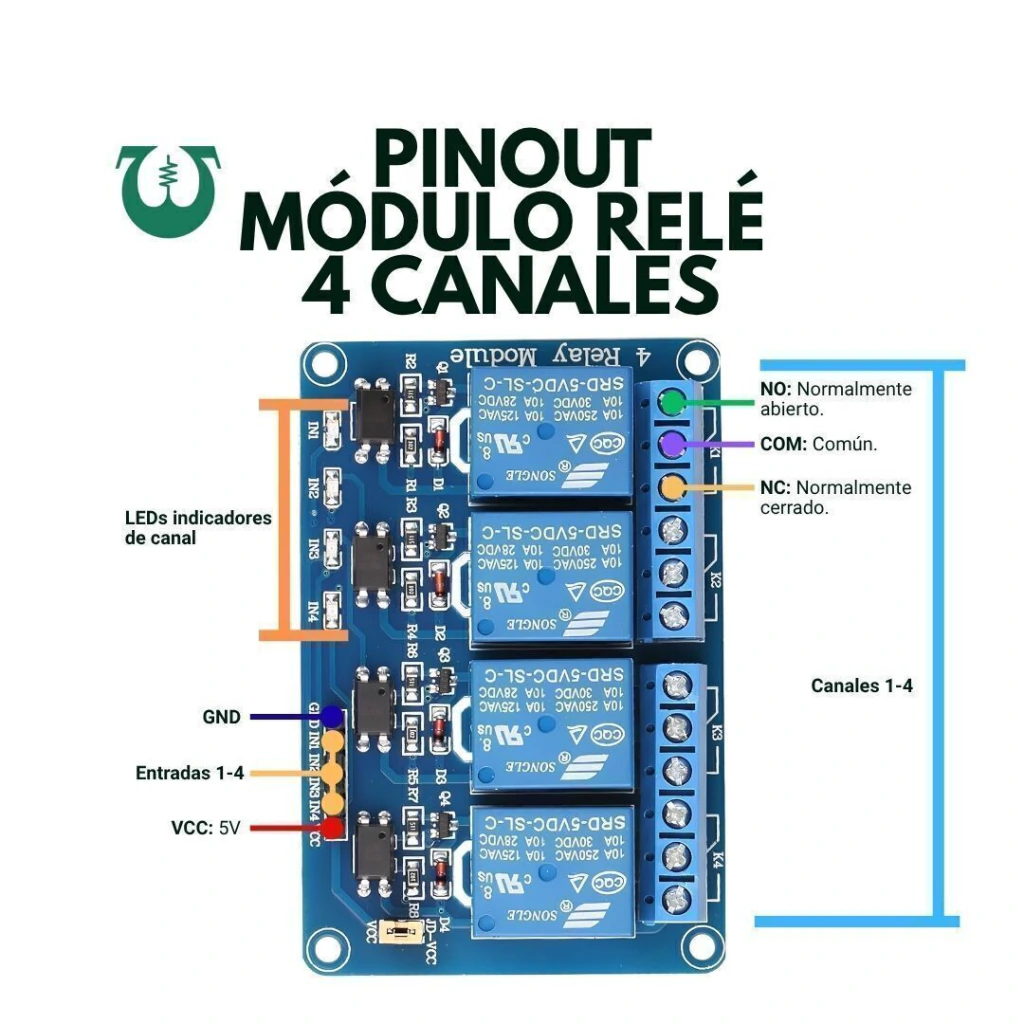

Pines:
- GND: Alimentación negativa
- VCC: Alimentación positiva
- IN1, IN2, IN3, IN4: Entradas de control para cada relé
- JD-VCC – VCC: Pines para separar la alimentación de la lógica y los relés
Canales:
- K1, K2, K3, K4: Relés independientes
Conexiones por relé:
- NO (NA): Contacto normalmente abierto
- COM: Contacto común
- NC: Contacto normalmente cerrado
