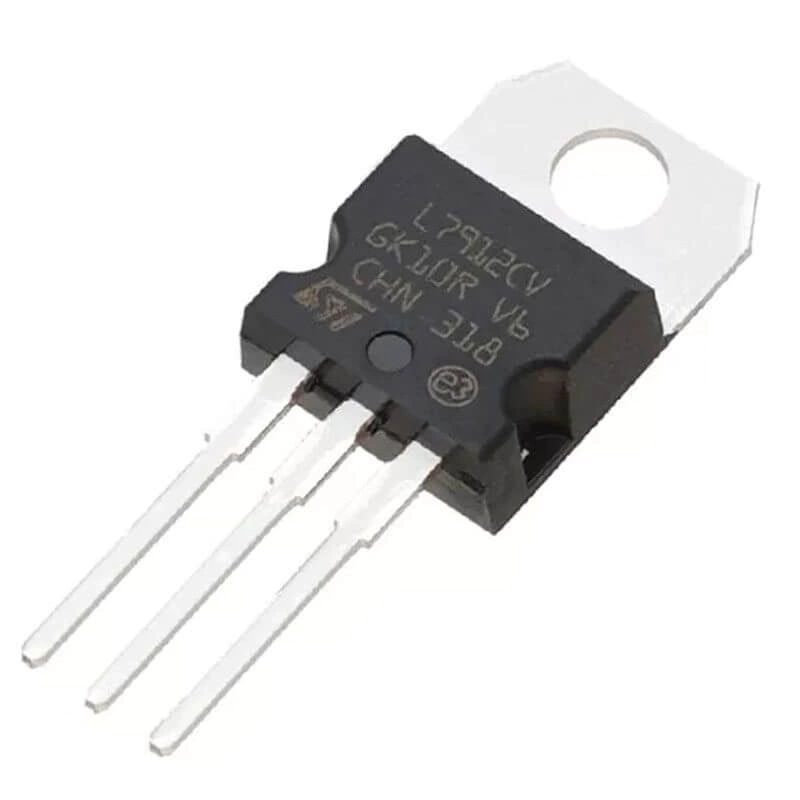

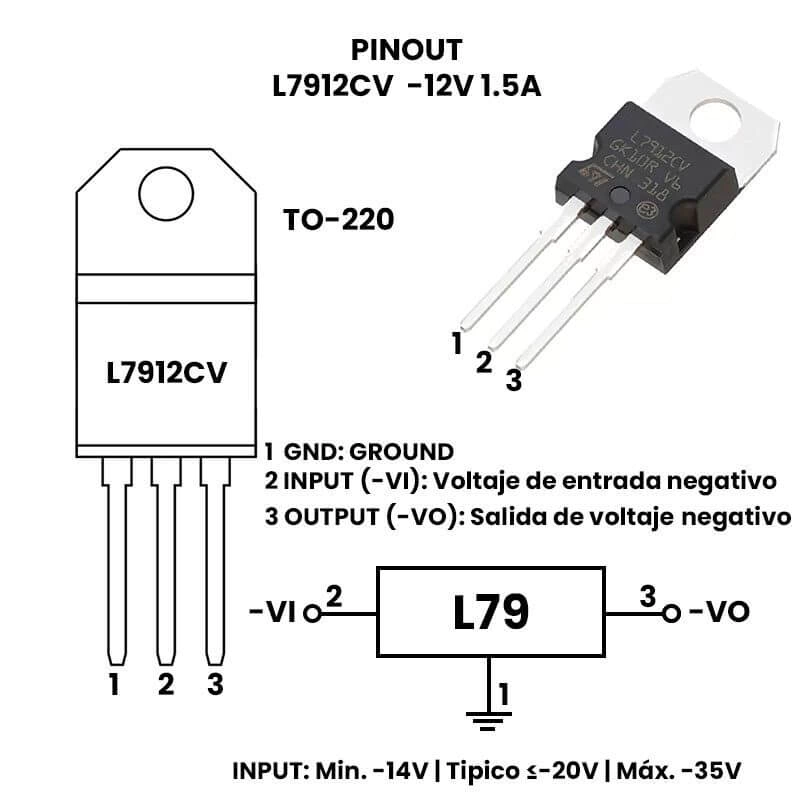

El L7912CV es un regulador de voltaje lineal negativo que entrega una salida fija de -12V con corriente máxima de 1.5A. Forma parte de la serie L79XX de reguladores lineales de tres terminales, diseñados para ofrecer regulación de voltaje estable y precisa en aplicaciones de baja potencia.
Es la contraparte negativa de la conocida serie L78XX (positiva) — comparten el mismo esquema de voltajes fijos, lo que los hace ideales para trabajar juntos en fuentes de alimentación duales (positiva y negativa), comunes en circuitos de audio y amplificadores operacionales.
Cuenta con protección contra sobrecalentamiento y cortocircuito, garantizando seguridad y fiabilidad. Acepta un voltaje de entrada de hasta -35V, requiriendo al menos -14V para mantener una regulación de salida estable.
¿Con qué regulador positivo se combina para una fuente dual?
Con el L7812CV (o LM7812), su contraparte positiva de +12V — juntos forman una fuente dual de ±12V, común en circuitos de audio y amplificadores operacionales.
¿Necesita capacitores externos para funcionar correctamente?
Sí, se recomienda un capacitor en la entrada y otro en la salida (según el datasheet) para garantizar estabilidad, especialmente si el regulador está alejado del filtro de la fuente de poder.
