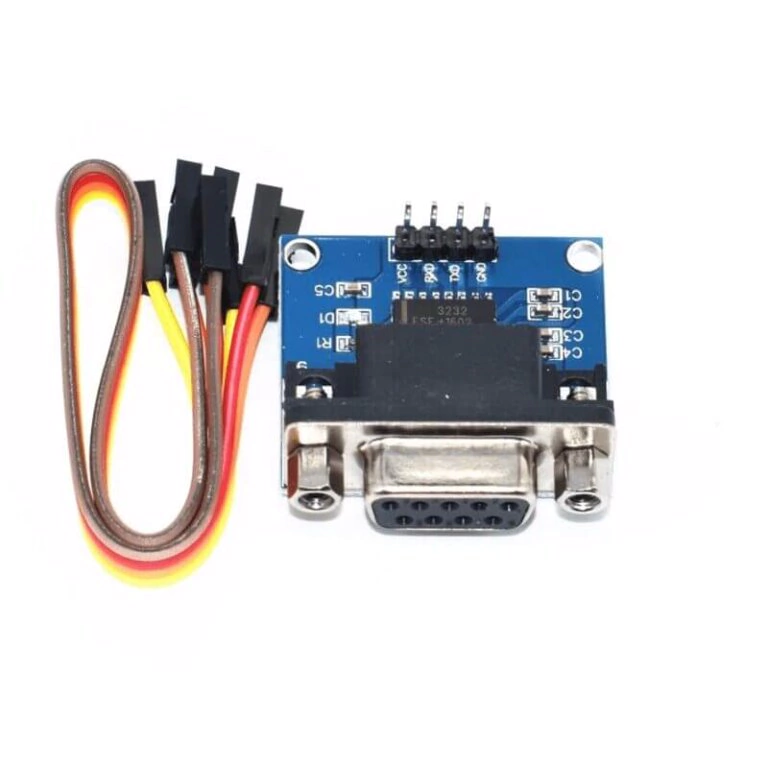

El convertidor RS232 TTL DB9 con chip MAX3232 es una solución eficiente para la comunicación entre microcontroladores y computadoras a través del puerto serial RS232 (COM). Permite la adquisición de datos, control de procesos y debugging, resolviendo la diferencia de voltajes entre RS232 (+-12V) y TTL (3.3V/5V) de manera bidireccional y transparente. Diseñado para operar en modo Full-Duplex, facilita la transmisión y recepción simultánea de datos.
Cuenta con un conector DB9 hembra para conexión directa al puerto COM de la PC o mediante un cable serial directo (no se recomienda usar un cable cruzado tipo null-modem). Su interfaz TTL se conecta a microcontroladores como Arduino, PIC o ESP8266 mediante headers macho, por lo que se sugiere utilizar cables Dupont hembra-macho para facilitar la conexión. La serigrafía TX/RX del módulo se conecta directamente a los pines correspondientes en el microcontrolador, asegurando una comunicación estable y confiable.
Especificaciones:
Chip: MAX3232
Conector: DB9 Hembra

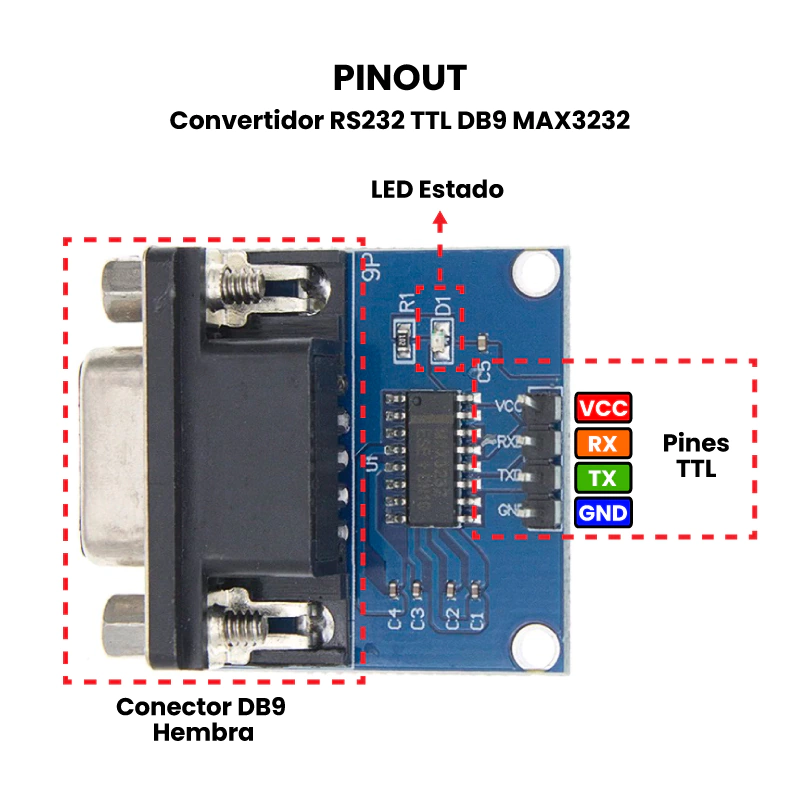

Interfaz TTL: TX, RX, VCC, GND
Comunicación: Serial
Voltaje de alimentación (VCC): 3V – 5.5V DC
Velocidad de transmisión: 120 Kbps
Dimensiones: 32 x 29 mm
Peso: 14.45g
